製品特徴

  • Nidecサーボブランドの定番ケースファン「Gentle Typhoon」の12cm角高速~超高速モデル。

  • サージングレスPQ特性が38mm厚ファンからの置換えを可能に。
    整流リング付きプロペラの採用でサージングポイントを排除したブロアファンのようなPQ特性が得られ、この特性により高密度実装機器への組込時に動作点風量を大幅に増加させます。また、動作点風量で同等品を選べば、大幅な静音化を実現します。高風量タイプの品揃えにより、38mm厚ファンからの置換えが可能となります。

  • 直進性の強い後方流が、ファンの後方冷却を大幅に改善。
    渦巻状の整流リング付きプロペラ(特許出願中)から出る風は、直進性の強い後方流のため狭い通路や直後に被冷却物がある場合でも風量低下や騒音上昇を抑え、機器内への押込み使用時に高い冷却能力を発揮します。薄さを活かして吐出し側障害物との距離を離すことにより、システムインピーダンスの低減も図れますので、冷却設計にさらなる余裕が生まれます。

  • W制振効果で共振等による組込騒音の上昇を抑制。
    回転トルク変動の少ない大型モータを採用し、92角品と同じ振動吸収機構を内蔵することで、ファンケースに伝わるモータ振動を大幅に低減しました。ファンケースの振動が少なくなることで、組込時の共振等による騒音上昇を抑えることが出来ます。

  • こだわりの音色
    Gentle Typhoonは騒音が低いだけの製品ではありません。機器組込後の音質にもこだわりました。従来品との比較では、最静音域(最も音が低くなる場所。最高効率点付近。最大風量の65%付近)での騒音周波数(騒音スペクトルデータ)に顕著な違いが認められます。組込機器内部の密集度が高いほど、音色の違いが際立ちます。

  • 長寿命
    35℃で全モデル10万時間、60℃で4.5~6万時間(モデルによる)というMTBF(期待寿命)を誇ります。

  • 全数アライメント調整済
    ファン軸に対するフィンの重心の傾きを無くす為、Nidecサーボではファン全数をチェックの上アライメント調整を行ってます。具体的には樹脂と金属粉を混ぜた"錘(おもり)"をフィン軸の所定の場所に盛るという手作業で調整してます。※調整が不要な個体には"錘"がありませんのでご注意下さい。

  • 逆接続保護機能、拘束保護機能搭載。
    拘束保護とは、フィン部分に何かが引っ掛かった場合など何らかの理由でファンが回転出来ない状態の時に、電流供給を遮断し発熱などによる事故を防ぐ機能です。拘束状態が解除され次第、ファンは再び回転します。

  • RoHS対応の環境配慮型プロダクト。

※本製品は起動電流値・定格電流値が高いため、一般的なファン用3ピンコネクタではなくペリフェラル4ピンコネクタ接続専用となります。給電は必ずペリフェラル4ピンコネクタで行って下さい。ファン用3ピンコネクタへの変換・給電は行わないで下さい。尚、本製品のペリフェラル4ピンコネクタから分岐している3ピンコネクタはパルス線(FAN回転数をモニタリングする)となります。電源コネクタに接続しても本製品は可動しませんのでご注意下さい。

※本製品は3000~5400rpmという超高速モデルとなります。取扱いには十分ご注意下さい。稼働中のブレードに指などの体の一部やその他組込機器の一部(ケーブル等)が触れないようご配慮下さい。

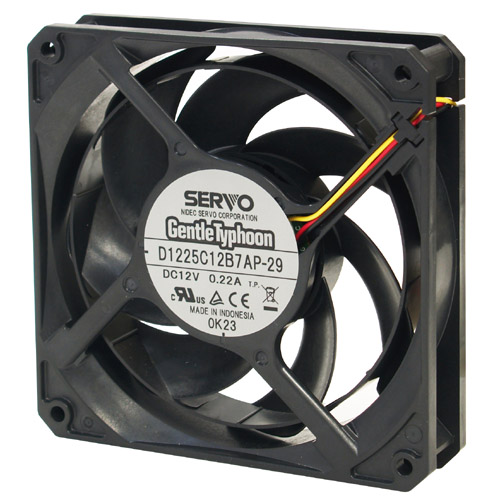

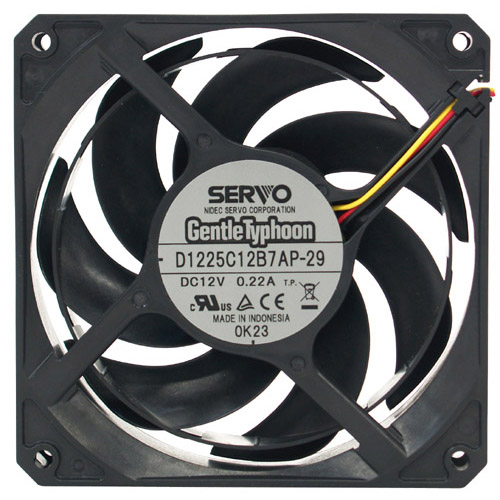

D1225C12B7AP-29(3000rpm)
D1225C12B7AP-29(3000rpm)

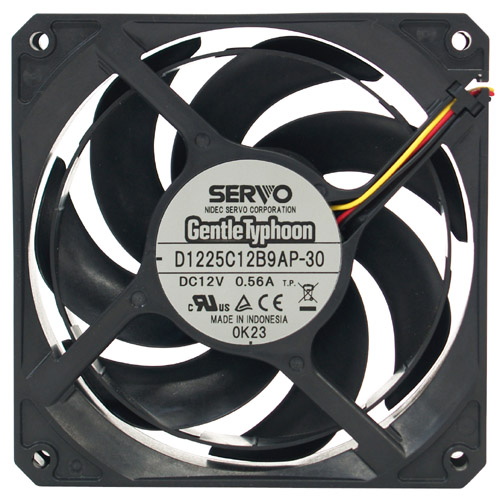

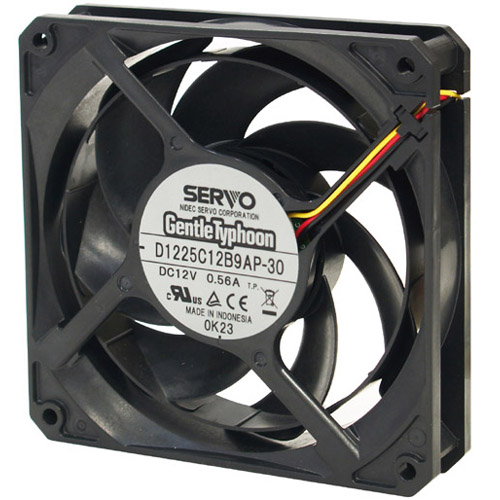

D1225C12B9AP-30(4250rpm)
D1225C12B9AP-30(4250rpm)

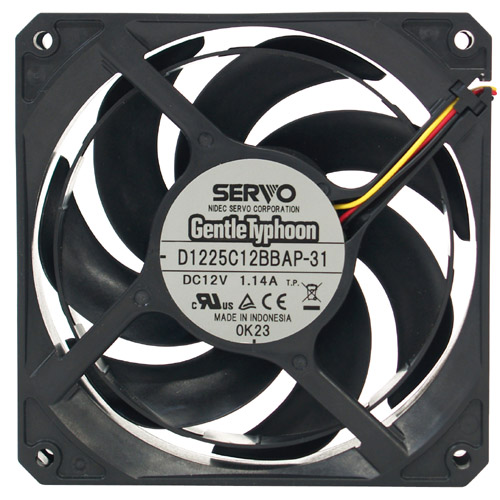

D1225C12BBAP-31(5400rpm)
D1225C12BBAP-31(5400rpm)
D1225C12B7AP-29(3000rpm)
D1225C12B7AP-29(3000rpm)
D1225C12B9AP-30(4250rpm)
D1225C12B9AP-30(4250rpm)
D1225C12BBAP-31(5400rpm)
D1225C12BBAP-31(5400rpm)

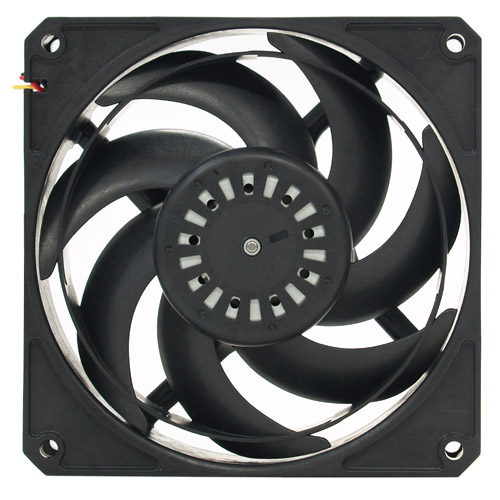

ファン背面
ファン背面

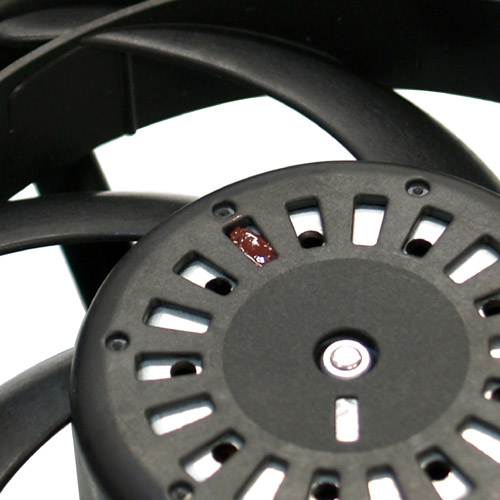

調整用の錘
調整用の錘

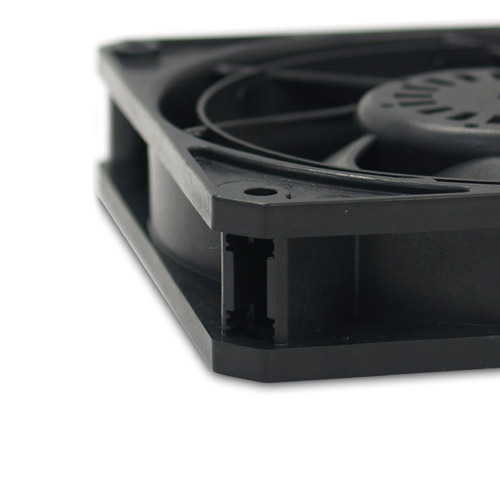

リブ有り
リブ有り

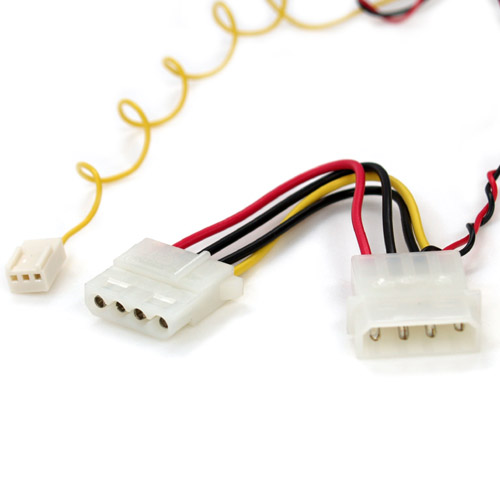

コネクタ
コネクタ

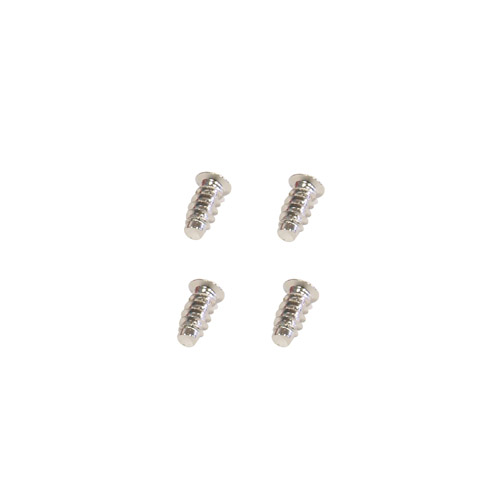

付属品
付属品
パッケージ
パッケージ

サイズ【Nidecサーボ】Gentle Typhoon 12cmモデル(高速版) D1225C12B 製品仕様

製品名 Gentle Typhoon 12cmモデル高速版
型番 D1225C12B7AP-29(3000rpm) JAN:4571225047133
D1225C12B9AP-30(4250rpm) JAN:4571225047126
D1225C12BBAP-31(5400rpm) JAN:4571225047119
外形寸法 120×120×25mm厚
ファン回転数 3000rpm±10%(D1225C12B7AP-29)
4250rpm±10%(D1225C12B9AP-30)
5400rpm±10%(D1225C12BBAP-31)
ノイズ 36.5dBA(D1225C12B7AP-29)
44.0dBA(D1225C12B9AP-30)
50.5dBA(D1225C12BBAP-31)
風量 83.0CFM(D1225C12B7AP-29)
116.5CFM(D1225C12B9AP-30)
150.1CFM(D1225C12BBAP-31)
ファン接続 ペリフェラル4ピン専用
※ファン用3ピン接続には対応しません。
ベアリング 両側シールド2ボールベアリング
起動/定格電流 0.97/0.22A(D1225C12B7AP-29)
1.35/0.56A(D1225C12B9AP-30)
2.69/1.14A(D1225C12BBAP-31)
定格電圧 DC12V
ケーブル長 約30cm
リブ 有り
MTBF 10万時間(35℃)、6万時間(60℃)
※D1225C12BBAP-31は60℃の時4.5万時間
本体重量 205g
付属品 取付ネジ
