定格電力で1000Wの電力を安定供給。
高出力電源だからこそ、入力電力変換効率80％以上の「80PLUS」を取得した省エネ設計。
+12V出力の安定性を増す為に出力系統を「1～6の完全独立回路」にする。
システム全体の静音性と冷却性を両立させるため、電源ファンは２ファンストレート配置にする。無論、電源の大きさは従来のままで。
機能はそれだけではない…。

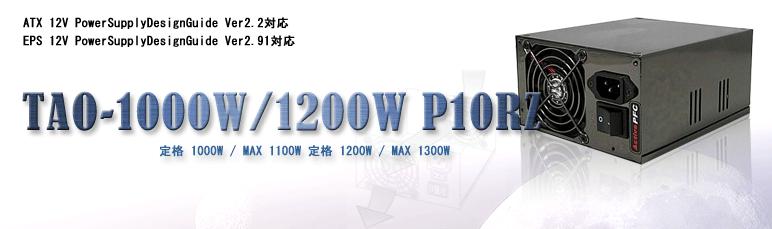

TAO P10RZシリーズ TAO-1000WP10RZ / TAO-1200WP10RZ
 |
+12V出力完全独立6系統の最新設計P10基板採用。 |
|---|---|
 |

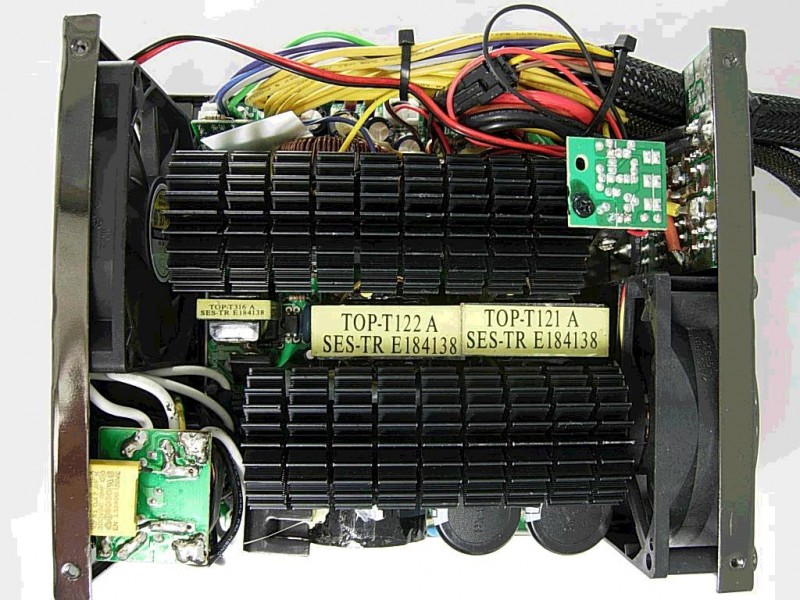

デュアルトランスだから高出力でもコンパクト。 デュアルトランスだから、1000Wという高出力電源なのにコンパクトです。今までの電源と外形寸法が変わりません。奥行き175mmで、今お使いの ATXケースに取り付けられます。デュアルトランスには電圧管理の安定度を高くする効果もあります。2基のトランスで電源の負荷を分散させる効果があります。 |
|
クワッドコア・デュアルCPUのシステムでも、４×４のシステムでも。 ATX12V ver2.2とEPS12V ver2.91のどちらにも対応。つまり、Xeonのクワッドコア・デュアルCPU（8物理CPUコア）のシステムも、Core 2 Extremeのクワッドコアのシステムも、省電力タイプのCore 2 Duo、Athlon64 X2のシステムにも、規格の枠を超えてパワフルに電力供給します。TAO-1000WP10RZは、ATX12Vでも、EPS12Vでも使えるワンランク上のハイブリット電源です。 メインケーブルはデファクトスタンダードの24(20+4)pinジョイント式コネクタです。さらに、CPU用の12Vラインは、ケーブルをイージーケーブルにしてありません。電源直結の単独4pin・8pinコネクタケーブルになっています。これは、ＣＰＵからの電圧管理信号をロス無く素早く伝えるためです。高消費電力システムに求められる安定性を配慮した結果です。 ＊この電源には「-5V出力」が有りません。ご注意ください。 （-5V出力はISAバススロットで使用していた電源ラインです。） |
|
システム全体のエアフロー効果に優れた２ファンストレート配置。 000Wもの消費電力を必要とするパソコンシステムでは、排熱処理もシステムの安定稼働に欠かせません。TAO-1000WP10RZは２ファンストレート配置の電源冷却方式を採用しています。電源の熱をケース内に逆流させず、各デバイスが放出する熱も一緒にケース外に排気するので、システム全体の冷却にも効果があります。 |
|
PCI-E電源ケーブル４本付属、PCI-E 8pinコネクタに対応。 プロフェッショナル・ゲーマー必須の、SLI、CrossFireシステムを強力にサポートします。PCI-E電源ケーブルを標準で4本同梱、GeForce 8800 GTXを使ったSLIシステムも、TAO-1000WP10RZ 1台で稼働させることが出来ます。さらに、今後市場に投入されるPCI-E 8pinコネクタを使ったビデオカードにも対応。PCI-E 8pinケーブルは6pin+2pinのジョイントコネクタだから、PCI-E 6pinケーブルとしても使えます。 4本のPCI-Eケーブルには全て、REMI機能が付いています。REMI機能は、リップル・ノイズ(RIPPLE Noise)を49％以上カットし、ビデオボードからのRF干渉も緩和させる効果があります。 また、PPUカードや、それを搭載したビデオボードで構成された3Dレンダリング・ワークステーションにもTAO-1000WP10RZは安心と安定性をお届けします。プロフェッショナルな現場で威力を発揮する電源です。 |
|

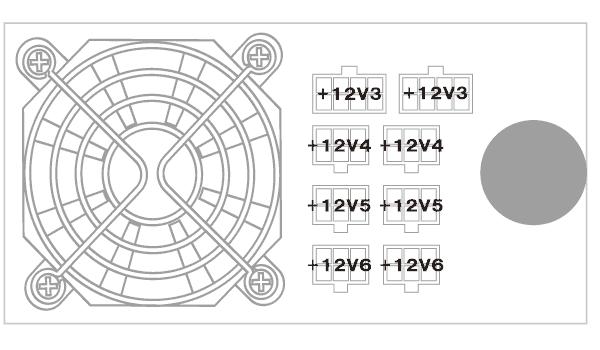

取り扱い便利なイージーケーブル。 TAO-1000WP10RZで採用したイージーケーブルには柔軟性が有ります。ケーブルに柔軟性があるので、ケース内での取り扱いが非常に楽になっています。もちろん、電磁波対策としてツイストケーブル加工とメッシュチューブ加工が施してあります。イージーケーブルは、デバイスの構成に応じて電源ケーブルを簡単に着脱できます。使わないケーブルを外す事でPCケース内の煩雑さを解消し、良好なケース内エアフローを実現できます。 |
|
1000Wだからこそ、省エネ電源なのです。 「80PLUS」の認証を取得した省エネ電源です。AC/DC電力変換効率80％以上の新設計P10基盤を採用しています。 特に、入力電力50％以下の、実質動作時の入力電力での効率が高く、正に省エネ電源と呼ぶにふさわしい電源です。 入力電力20％ 変換効率86.25％ 入力電力50％ 変換効率84.73％ 入力電力100％ 変換効率80.61％ もちろん、力率99.9%以上のアクティブPFCを搭載し高調波対策も万全。PFCを搭載しているので88V～250Vのワイドレンジで入力電圧をサポート、一般家庭で発生する一時的な電圧低下もTAO-1000WP10RZなら怖くありません。 |
|
|
|
|
|
TAO P10RZシリーズ TAO-1000WP10RZ / TAO-1200WP10RZ 製品仕様
| 製品名 | P10RZシリーズ |
|---|---|
| 型番 | TAO-1000WP10RZ / TAO-1200WP10RZ |
| 電源規格 | ATX 12V PowerSupplyDesignGuide Ver2.2対応 EPS 12V PowerSupplyDesignGuide Ver2.91対応 |
| 定格 出力 / MAX 出力 | 定格 1000W / MAX 1100W / 定格 1200W / MAX 1300W |
| 対応CPU | Intel : Xeon ／ Core 2 ／ PentiumXE ／ PentiumD ／ Pentium4 AMD : Opteron ／ Athlon64FX 62 ／ Athlon64X2 |
| PFC | アクティブPFC搭載 入力電圧 88V～250V |
| 基板 | P10基盤( ) |
| +12Vライン管理 | オートセレクトシステム搭載 (SPLIT/Combined モード自動切換) |
| -5Vライン | 無し |
| TAO SILENT TECHNOLOGY | 2ファンストレート配置 (排気ファン8cm×2基 900～2500rpm)山洋製ファン（FAN010280) 統括ファンコントロール機能搭載 |
| 筐体 | チタンコーティングフレーム |
| AUXコネクタ | 無し |
| PC連動コンセント | 無し |
| 80PLUS | 認証取得 |
| 保護機能 | 過電流保護(OCP) ／ 過熱保護(OTP) ／ 過電圧保護(OVP) |
| JANコード | 4947828202109 /4947828202147 |
出力仕様
| TAO-1000WP10RZ | |||||||||||
| ACinput | Wattage | 3.3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 12V5 | 12V6 | -12V | 5VSB |
| 88-250V | MAX | 28A | 28A | 20A | 20A | 20A | 20A | 20A | 20A | 0.8A | 6A |
| 75A | |||||||||||
| combined watt |
180W | 900W | 9.6W | 30W | |||||||
| 980W | |||||||||||
| MAX | 1000W | ||||||||||
| TAO-1200WP10RZ | |||||||||||
| ACinput | Wattage | 3.3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 12V5 | 12V6 | -12V | 5VSB |
| 88-250V | MAX | 30A | 30A | 20A | 20A | 20A | 20A | 20A | 20A | 0.8A | 6A |
| 84A | |||||||||||
| combined watt |
200W | 1008W | 9.6W | 30W | |||||||
| 980W | |||||||||||
| MAX | 1200W | ||||||||||
